Air suspension systemအေျကာင္းနဲ႔ ျပဳျပင္ျခင္း

Air suspension systemအေျကာင္းႏွင့္
Celsior ကားတစ္စီး Air suspension error ျပစ္ခ်က္ရွာ
ျပဳျပင္တာေလးလုပ္ငန္းခြင္ fieldကေန ျပန္လည္မ်ွေဝးျခင္း

Electronic suspension အေျကာင္းမေျပာခင္
suspension basicကိုအနည္းငယ္ရွင္းျပေပးပါမယ္
suspension system ဆိုတာဘာလဲ

ကားရဲ  ့suspension စနစ္ဆိုတာလမ္းျကမ္းေတြမွာ ေမာင္းႏွင္တဲ့အခါ ယာဥ္ ကိုတည္ျငိမ္မႈ ရိွေအာင္ စီးနင္းရာမွာ
သက္ေတာင့္သက္သာ ရိွေစရန္ ( riding comfort)
မညီညာတဲ့လမ္းမ်က္ႏွာျပင္ေျကာင့္ျဖစ္ေပၚေစေသာ  တုန္ခါမႈ
ေလ်ာ့ခ်ရန္အတြက္အသံုးျပဳျခင္းျဖစ္ပါတယ္

suspension စနစ္မွာ အဓိကပါဝင္တဲ့အစိတ္အပိုင္းေတြ
ကေတာ့ shockabsorber , spring , stabilizer
linkages တို ့ျဖင့္ဖြဲ ့စည္းထားပါတယ္ ။suspension system ကိုေလးမ်ိဳးထပ္ခြဲျခားထာပါတယ္ ။

1.  conventional suspension system
2. independent suspension system
3 . Air suspension system
4.Hydrolastic suspension systemတို ့ျဖစ္ပါတယ္
suspension စနစ္မွာပါတဲ ့ spring သည္ လမ္းေျကာင့္ျဖစ္ေပၚေစတဲ ့shock  ႏွင့္ wheelေျကာင့္ျဖစ္ေစတဲ့ vibration ကို ေလ်ာ့ ခ်ေစရန္အတြက္ အသံုးျပဳထားျခင္းျဖစ္ပါတယ္ ။
ေမာ္ေတာ္ယာဥ္ေတြမွာ တပ္ဆင္အသံုးျပဳ ျကတဲ့springအမ်ိဳးအစားေတြကေတာ့
1 . leaf spring
2. coil spring
3. torsion bar spring
4 . Air and gas spring တို ့ျဖစ္ပါတယ္။

leaf spring ကေတာ့ spring steel ျပားအထူနဲ ့ျပဳလုပ္ထားျပီးေကြးညႊတ္ႏိုင္စြမ္းရိွတယ္ leaf springကိုေတာ့
heavy duty vehicleေတြမွာအသံုးျပဳျကပါတယ္

Coil spring ကို steelျဖင့္ ျပဳလုပ္ထားျပီး Front and rear suspension စနစ္မွာအသံုးျပဳပါတယ္

Torsion  bar ရဲ  ့အစြန္းတစ္ဖတ္သည္ frame ႏွင့္ ခ်ိတ္ ဆက္ျပီး က်န္အစြန္းတစ္ဖက္ကိုေတာ့ Lower control arm
ႏွင့္ ခ်ိတ္ဆက္ထားပါတယ္  Torsion bar သည္ လိမ္က်စ္အားျဖင့္အလုပ္လုပ္ပါတယ္ ။ Air and gas spring ဆိုတာကေတာ့ rubber cylinderထဲကို ေလထည့္သြင္းထားျခင္းျဖစ္ပါတယ္ Cylinderထဲမွာ ရိွတဲ ့ air pressure ေျကာင့္ spring ရဲ  တြန္းကန္အားကိုျဖစ္ေပၚေစပါတယ္ ။

Air suspension system မွာ အဓိက main function ေတြကေတာ့ Vehicle height control စနစ္
Vehicle speed sensing control စနစ္ ႏွင္ ့ vehicle height switching control စနစ္တို ့ပင္ျဖစ္ပါတယ္ Air suspension စနစ္အသံုျပဳထားတဲ့ကားေတြမွာဆို  height control indicator light ႏွင္ ့ Height control switch ခလုတ္ေတြပါပါတယ္  Celsior , lexus (-A , W) မွာ
Height control indicator lightရဲ  ့ HI mode (+30mm or 1.2 in ) N modeသည္ normal height  , Lo mode သည္ ( -15mm , -0.6in  height) ရိွပါတယ္

ယခု serviceလုပ္ေပးတဲ ့selsior ကားမွာဆို
Air suspension cotrol boxသည္ ကားဘယ္ဘက္
dashboard panel ေအာက္ဘက္မွာ ရိွပါတယ္ Head light control box နဲ ့တြဲရက္ခ်ိတ္ထားပါတယ္ ။

Air suspension ECU သည္ vehicle speed sensor . yawrate sensor  stop light switch ေတြဆီကေန signal ရယူတယ္  ျပီးေတာ့  ဘယ္/ညာ  Front height Sensor ရယ္ Rear height control sensor ေတြကေန signal ရယူတြက္ခ်က္ျပီးမွ height control solenoid valve ေတြကို ECUကေန Actuator အေနျဖင့္ ျပန္အပြင့္အပိတ္ကိုခိုင္းေစပါတယ္

ECU ကေန ရရိွတဲ ့signalအားလံုးကိူတြက္ခ်က္ျပီး air compressor motorကို ေမာင္းႏွင္းပါတယ္

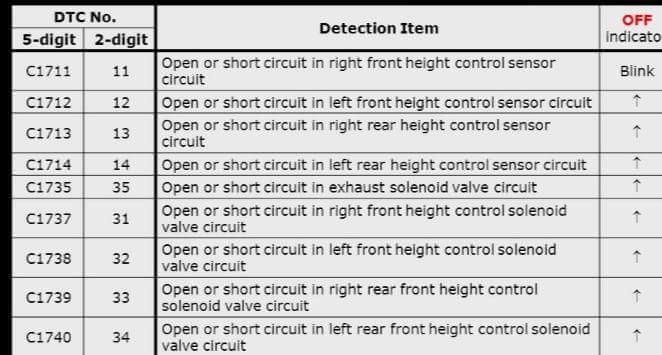

C1752 compressor motor malfunction  error တက္ရင္  Air sus relay စစ္ေဆးပါ compressor motor solenoid valve ေကာင္းမေကာင္း testလုပ္ပါ

motor ဆီ မီးေရာက္မေရာက္စစ္ေဆးပါ air compressor ရဲ ့ pin 1 နဲ ့pin 4 ကို resistance တိုင္းတဲ့အခါ 5 ohm
ဝန္းက်င္ဆို okပါတယ္ power lineကို voltageတိုင္ရင္လည္း 10 volt အထက္မွာ ရိွေနရပါမည္

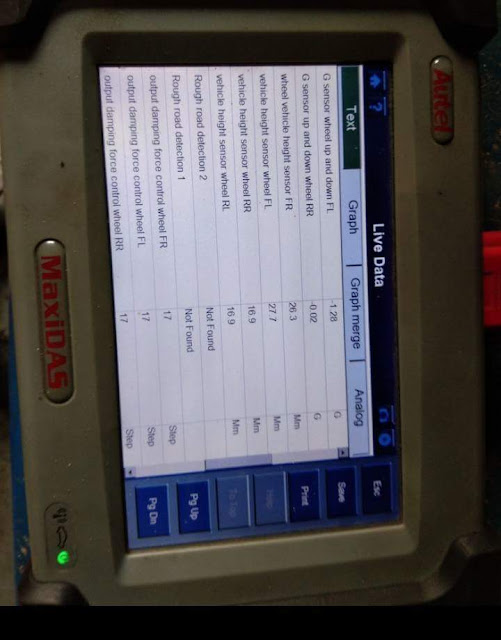

Air compressor ကို G sacan ကေန Active testလုပ္ျပီး compressor အလုပ္ လုပ္မလုပ္စမ္းသပ္လို ့လို ့ရပါတယ္
air flow စီးဆင္းပံုကေတာ့ ECU ရဲ  ့ output signal ကေန Pneumatic tankမွာ ရိွတဲ့ Solenoid valve ကိုဖြင့္လိုက္တဲ့အခါ ေလေတြဟာ air passage လမ္းေျကာင္းကေန ဘီးေလးဘီလံုးမွာရိွတဲ ့ pneumatic cylinder ေတြဆီေရာက္သြားပါတယ္။

အထူးသတိေပးျခင္းတာကေတာ့ Air suspension စနစ္ကိုအသံုျပဳထားတဲ ့model ျမင့္ကားေတြကို lift မတင္တဲ့အခါ  Height control switch ကို OFF  ေျပာင္းေပးထားပါ သို ့မ ဟုတ္ Jack modeကို OFF လုပ္ထားပါ

Precautions For Servicing
serviceသမားေတြအတြက္ေဆာင္ရန္ ေရွာင္ရန္ ျကိဳတင္ကြယ္မႈအေနနဲ ့ကေတာ့
Air suspension စနစ္ကို ျပဳျပင္ေတာ့မယ္ဆို
height control  valve ေတြ Pneumatic cylinder
ေတြကို removal or  reinstallation  လုပ္ရင္ ေအာက္မွာေဖာ္ျပမယ့္ caseေတြကို  be careful

-  jacking down  ဒါမဟုတ္ lift ေအာက္ျပန္ခ်ထားတဲ့အခါ
   diaphragm pneumatic cylinderေတြကို တစ္စံုတစ္ခု မျဖစ္ေစရန္ကာကြယ္ဖို ့အတြက္ airtubeအားလံုးကို reconnectျပန္လုပ္ထား tire နဲ ့ေျမျပင္နဲ ့ထိေနတဲ့အခါ steering wheelကို မလွည့္ပါနဲ ့

Air suspension  စနစ္ရဲ  ့ height control sensor ရဲ  ့ adjustnent rodကို မခ်ိန္ညိွပါနဲ ့

**Note Do not adjust compensation of
vehicle height
Compressor ကို ကာကြယ္ဖို ့အတြက္ air ကို replenishingလုပ္တဲ့အခါ  When relpenishing of air engine stop 1 minute later . OK  After
about 10 minutes have elapsed , restart engine
