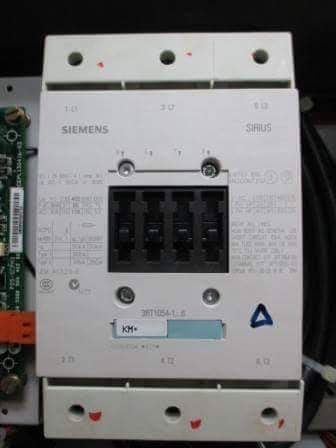

MAGNETIC CONTACTOR & RELAY
============================
For beginner ( အခု မွ စျပီး ေလ ့လာေနသူမ်ား အတြက္ပါ )
Need to know
----------------------------------------------------------------------
contactor & relay ၂ ခု ကို တူညီ တယ္ လို ့ အၾကမ္ းဖ်င္း အာျဖင္ ့ေျပာလို ့ရပါတယ္ ။
Contactor က ပါ၀ါ ပိုင္း အတြက္ သံုးပါတယ္ ။ သူမွာ normally open contacts ကို Power အတြက္ တည္ေဆာက္ထားပါတယ္ ။ auxiliary contact ေတြ ပါတတ္ျပီး Normally open /closed ေတြ ပါတတ္ပါတယ္ ။
Relay က control ပိုင္းမွာ သံုးပါတယ္ ။ command နဲ ့NC & NO ေတြ ပါတတ္ပါတယ္ ။
ဒီေနရာမွာ အခ်ိ့ေတြ မွားတတ္တာက NO (normally open contact) ကေန NC (normally close contact ) ျဖစ္သြားတယ္လို ့ ေရးေနတာေတြ ့ပါတယ္ ။ Drawing စည္းမ်ည္း မွာျပတာက လံုး၀ power energize မ၇ိွတဲ ့အေျခအေနကိုသာေျပာတာပါ ။ NO ( normally open contact ) ကဘယ္အေျခအေနမွာျဖစ္ျဖစ္ NO ပါပဲ ။ contact close ျဖစ္သြားတယ္လို ့ေျပာရမွာပါ ။ဒီလို ပါပဲ NC ကေန open contact ျဖစ္သြားတယ္လို ့ေျပာရမွာပါ။ NC to NO မဟုတ္ပါဖူး ။
Contactor & realy တည္ေဆာက္ပံု ကတူပါတယ္ ။ Magnetic function ကို သံုးထားတာပါ ။ သံတံုး တခုကို ကိြုင္ပတ္ျပီး လ်ပ္စစ္ ဓါတ္ေပးလိုက္ရင္ သံလိုက္ျဖစ္သြားတာကို spring action နဲ ့ေပါင္းျပီး သံုးထားတာပါ ။ သံတံုး တခုကို ကိြုင္ပတ္ျပီး လ်ပ္စစ္ ဓါတ္ေပးလိုက္ျပီး ေနာက္ သံတံုး တခု ကို ဆြဲ ခိုင္းပါတယ္ ။ အဲဒီ သံတံုးကို spring က ခံထားျပီး သံတံုး ကေျပးကပ္ေတာ့ အဲ ဒီ မွာတပ္ထားတဲ့ contact points ေတြ က ေအာက္မွာ ရိွတဲ ့ တျခား contact points ေတြ ကို ေျပး ထိျပီး continuity ၇သြားပါတယ္ ။
Coil ေတြ က supply voltage အမ်ဳိးမ်ဳိး အတြက္ တညေဆာက္ထားတတ္ပါတယ္ ။ အေတြ ့ရ အမ်ား ဆံုးကေတာ ့ 12 VDC , 24 VDC, 48 VDC ,110 VDC , 24 VAC,48VAC , 110 VAC , 230 VAC, 380/400/420 VAC ေတြ အမ်ားဆံုး ေတြ ့ရတတ္ပါတယ္ ။ coil voltage ေတြ ကို အစံု လိုက္ေျပာင္း သံုးလို ့ရပါတယ္ ။
Contactor ေတြ အတြက္ ကေတာ့ ျဖတ္စီး နိုင္တဲ ့current In က အေရးၾကီးပါတယ္ ။ ေသးတာတတ္မိ ရင္ contacts ေတြ ခဏေလးနဲ ့ ပ်က္စီးသြားတတ္ပါတယ္ ။ ဒါေၾကာင့္ မို ့ျဖစ္နိုင္ ရင္ contactor ကို Over size တတ္ဖို ့ အၾကံ ေပးခ်င္ပါတယ္ ။ အဓိ ကေတာ ့ မၾကာခဏ inrush current နဲ ့ on , off လုပ္ရတဲ ့ ပစၥည္း မ်ား အတြက္ပါ။
Contactor type ေတြ က load ဘယ္ ပစၥည္း နဲ ့သံုး ရမွာ ဆိုတာ ရိွပါတယ္ ။သူ ့မွာ AC1, AC2 , AC3 အစ ရိွ သျဖင့္ေပါ ့။ ပ်က္လို ့ျပန္မွာ တဲ ့ အခါ အဲ ဒီ code ေတြ မမွား ေအာင္ မွာရပါမယ္ ။
ျပသနာ အျဖစ္အမ်ား ဆံုး က contact point ေတြ မေကာင္းေတာ့ပါပဲ ။ contact point ေတြ က ေငြ ( sliver coating ) ေတြ နဲ ့ တည္ေဆာက္ ထားပါတယ္ ။ ေနာက္ပိုင္း တခ်ဳိ ့ေတြ မွာေငြ ကို ခို ျပီး သံုးလာပါတယ္ ။ အဓိ ကကေတာ ့ made in china ေတြပါ ။ power contactor points ေတြ ကို သန္ ့ရွင္း ေရး လုပ္ေပးရပါမယ္ ။ ၾကာရင္ carbon ဂ်ဳိး ေတြ ကပ္တပ္ပါတယ္ ။ ေနာက္ ဆံုး Arc ေၾကာင္ ့ contact point ေတြ welding လုပ္လိုက္ သလို ပူး ျပီး Load ေတြ ပ်က္စီးတတ္ပါတယ္ ။
Coil ေတြ ကလဲ မေကာင္းရင္ အသံေတြ ျမည္လာတတ္ပါတယ္ ။ coil ေတြ က လဲလို ့ရပါတယ္ ။ ေနာက္ DC supply coil ေတြ မွာ freewheeling diode ေတြ တပ္ထားတပ္တယ္ဆိုတာ သတိျပုပါ။ diode ေတြ မေကာင္းရင္ လဲပါ။ back EMF ေတြ ကို ေပ်ာက္ေအာင္ပါ ။
အဓိ ကကေတာ ့ manufacture ကထုတ္တဲ ့ instruction ေတြ ကိုေသေသခ်ာခ်ာေလ့ လာပါ ။
thanks for reading
Writer by
Kyaw Oo
EI engineering
